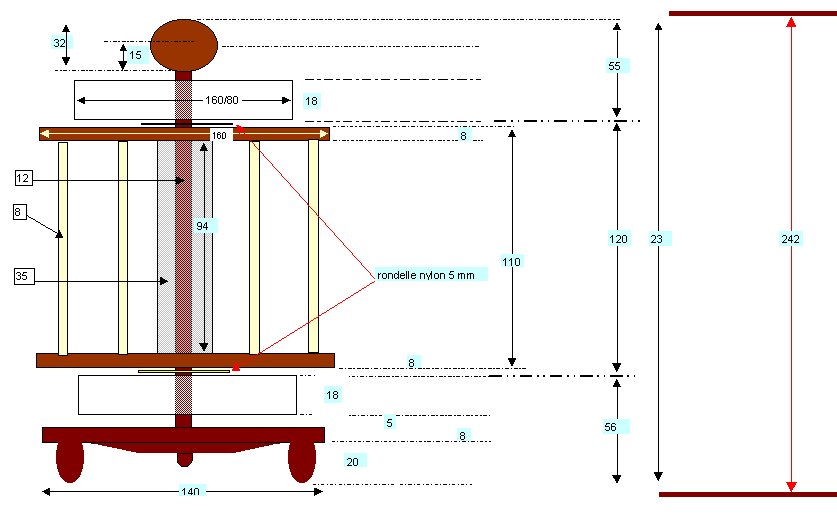

PLAN BOBINE GAUCHE

Réalisation des bobines :
- Après avoir découpé les flasques, les trouer en leur centre Diam 12 mm.
- serrer les deux flasques sur un boulon de 12 mm une grosse rondelle de chaque côté, fixer l'ensemble sur une perceuse & faire tourner en passant les champs au papier de verre, pour avoir un cercle parfait,
- marquer l'emplacement des 13 trous destinés à recevoir les tourillons sur une flasque.
- Les deux flasques étant maintenues serrées l'une contre l'autre sur le boulon, Percer les 13 trous.
- le 13ème trou servira à ajuster les deux flasques sur l'axe pour que tous les trous soient bien alignés 2 à 2.
- Désunir les deux flasques, placer le cylindre de 3,5 (moyeux) percé en son centre entre les deux flasques, après avoir encollé les extrémités, puis glisser une tige filetée et 2 rondelles pour ne pas abimer les flasques, serrer un peu et aligner les 2 flasques de façon à ce que le 13 ème tourillon soit parallelle au moyeux. Puis serrer le tout.
- Placer ensuite les 12 tourillons, et les coller.
- Quand l'ensemble est bien sec, sortir la tige filetée du centre, encoller le trou central, et entrer l'axe de 12 mm.
- Laisser secher puis fixer la manivelle et l'embout à l'opposé.
